Speciale funderingstechniek verspreidt zich als olievlek over Nederland

Granulaat kolommen vriendelijker voor milieu en grond dan heipalen

De meest gebruikte funderingstechniek in Nederland op weinig draagkrachtige grond zijn heipalen. Aan die techniek kleven flinke nadelen, zoals geluidsoverlast, relatief veel CO2 uitstoot en de afvoer van grond dat problematisch is bij een eventuele PFAS-vervuiling. Keller realiseert funderingskolommen van gerecycled granulaat die in meer opzichten een milieuvriendelijker alternatief zijn. Dankzij de hulp van Twee “R” Recyclinggroep en Geofix Funderingstechniek krijgt deze methode steeds meer voet aan de grond in Nederland.

Het Duitse Keller lost wereldwijd bouwgrond-, funderings- en grondwaterproblemen op met bijzondere technieken. Eén daarvan is het funderen van (utiliteits)gebouwen, wegen of bruggen met granulaatkolommen in slappe veen -of kleigronden of in aardbevingsgevoelige gebieden. Wat dat betreft zou er in grote delen van Nederland voldoende perspectief zijn voor de zogeheten ‘Rüttelstopfverdichtung’, maar zoals gezegd heeft de techniek hier nog weinig sporen achtergelaten.

Vestigingsleider Richard Looij van de Nederlandse vestiging van Keller Funderingstechnieken heeft er wel een verklaring voor: “Nederland is van oudsher een heipalenland. Het is een goedkope funderingsmethode en elke ingenieur kan rekenen met heipalen.” Desalniettemin vult Looij aan dat funderingskernen van gerecycled granulaat voor grote(re) vloeren voordelig zijn ten opzichte van boor- of heipalen. “Bij onze methode heb je een kleiner inklemmingsmoment, dus er zijn geen overgangsconstructie of gewapende balklaag nodig zoals bij palen. Daardoor kunnen we de vloer ook dunner uitvoeren. Bij een vloer van 12.000 m2 is een besparing van 2 à 3 cm groot.”

Enkele projecten in Nederland

Keller is in de Nederlandse funderingswereld vooral bekend van jetgrouten en compensation grouting. “Daar zijn we behoorlijk druk mee. Onze serviceorganisatie is relatief klein in Nederland, dus we kunnen niet van alles tegelijk. Maar we merken dat onze grindkolomtechniek zich als een olievlek verspreidt, dus we breiden onze organisatie uit. Daarnaast zijn we bezig met het opstellen van rekenregels voor ingenieurs en funderingsspecialisten”, zegt Looij.

Er zijn al enkele projecten in Nederland uitgevoerd, mede dankzij het vertrouwen dat Geofix Funderingstechniek uit Emmer-Compascuum in de milieuvriendelijke funderingsmethode stelt. Directeur-eigenaar Mels Kemp vertelt met gepaste trots over een bedrijfshal van 4.000 m2 meter in Emmen die op 650 granulaatkolommen rust. “Vanwege grote druk op de fundering door stellages en reachtrucks, bleek deze methode qua milieu geschikter dan boorpalen. In dergelijke gevallen komt een ingenieursbureau naar ons toe, omdat ze weten dat we met Keller een beproefde techniek toepassen.”

Bijna parallel aan dit werk heeft Geofix voor de gemeente Emmen een wegfundering uitgevoerd in de Abel Tasmanstraat. Hierbij werd de wegfundering gerealiseerd zonder afvoer van grond (PFAS) en volledig circulair met een lage CO2 uitstoot.

Grondverbetering en weinig milieuoverlast

Cruciale voordelen van deze funderingstechniek zijn dat het grondpakket wordt verbeterd en het machinale proces geen geluidsoverlast oplevert voor de omgeving. Daar hoort volgens Looij ook bij dat we zuinig met primaire grondstoffen moeten omgaan. Voor de realisatie van funderingskolommen in klei -of veengrond onder gebouwen of civieltechnische werken levert de Drentse Recyclingmaatschappij (DRM) -dochteronderneming van Twee “R” Recyclinggroep-menggranulaat 4-32 mm. Geen betongranulaat dus. “We vinden het zonde om betonkorrels te verkwisten voor civieltechnische toepassingen. We willen betongranulaat zoveel mogelijk hergebruiken voor oorspronkelijke betonproducten”, zegt bedrijfsleider Wim Ekkelenkamp. “Ik weet hoe sterk ons menggranulaat is en hoe goed het wordt verdicht. Daarom zijn we een gecertificeerd puinrecyclingbedrijf.”

Twee “R” Recycling voldoet aan de BRL 2506 en NEN 12620. “Dat is een belangrijke reden om met dit bedrijf in zee te gaan”, zegt directeur-eigenaar Mels Kemp van Geofix Funderingstechniek. “Het puin van de DRM is correct gezeefd en het bedrijf voldoet aan de normeringen die van belang zijn bij de verwerking, zoals de graad van verbrijzeling, vochtigheidsgehalte, korrelmaat- en gradering, dichtheid en vlakheid.” Daarnaast is er een financieel voordeel om te werken met grindvervangers in plaats van primair grind. “De prijs van grindvervangers is indirect lager dan grind. Per kuub krijgt Keller meer gerecycled granulaat dan primair grind. Dat scheelt circa twaalf procent”, rekent de bedrijfsleider van DRM voor.

Hoe vormt granulaat een funderingskolom?

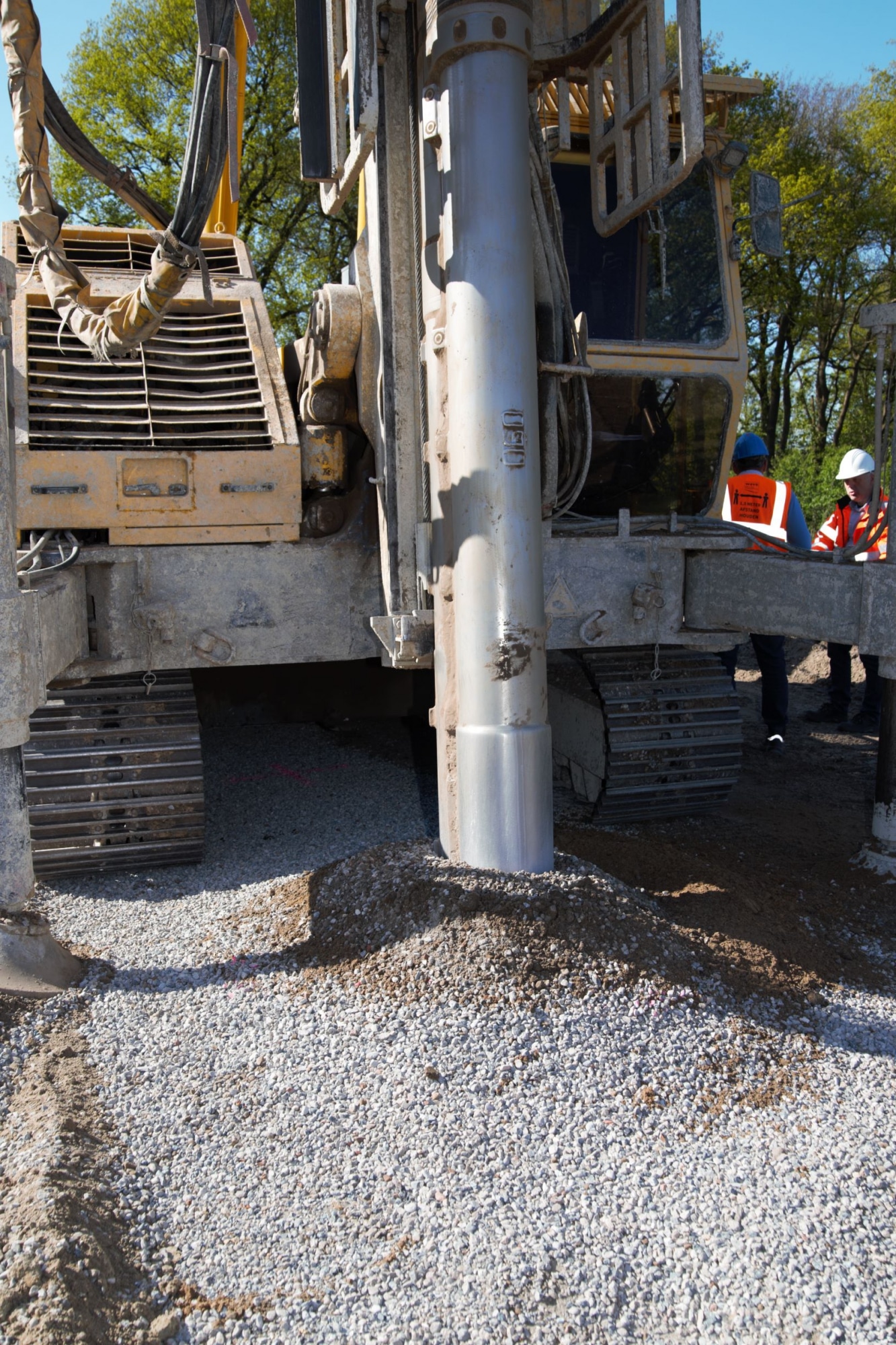

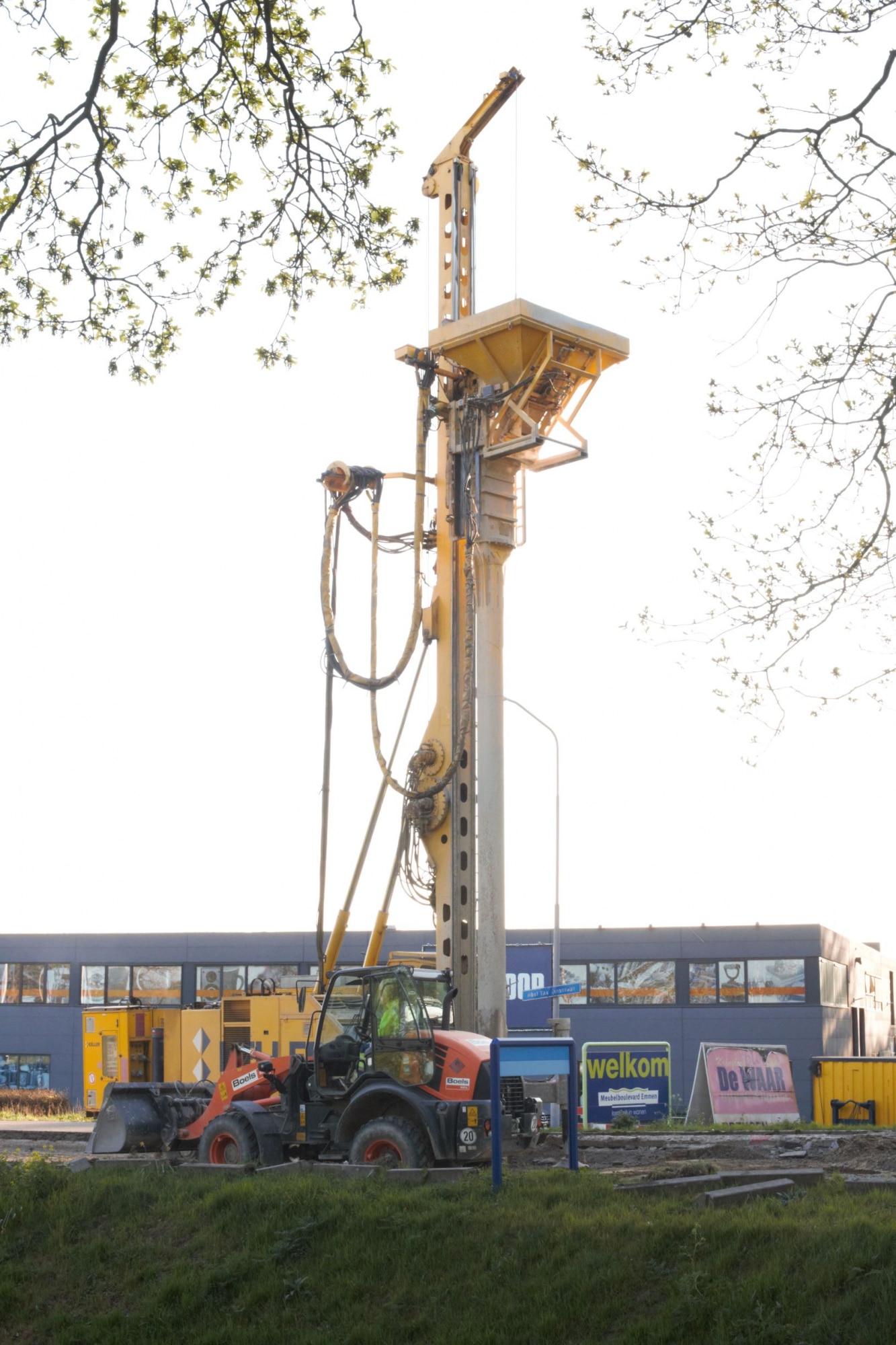

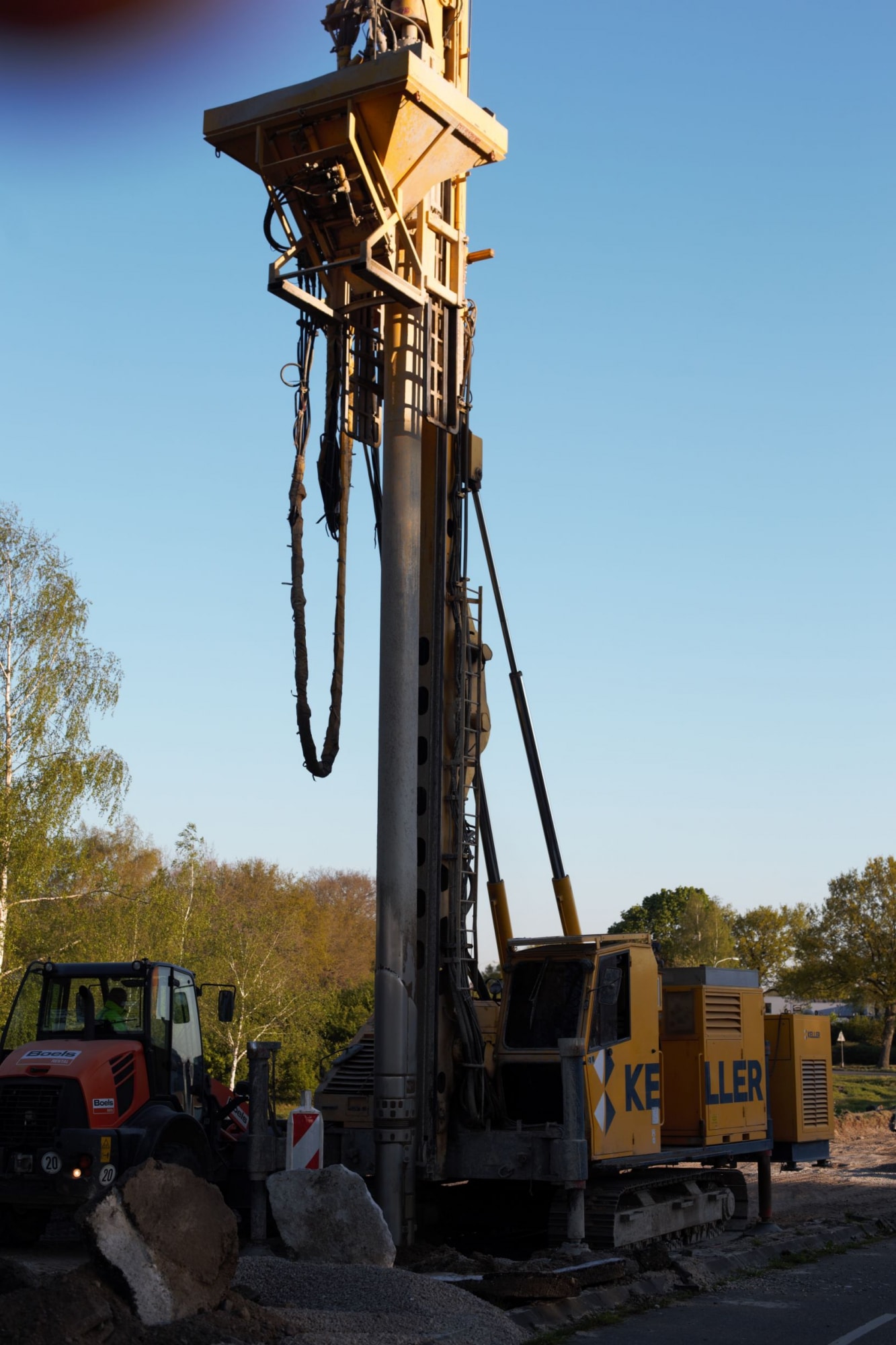

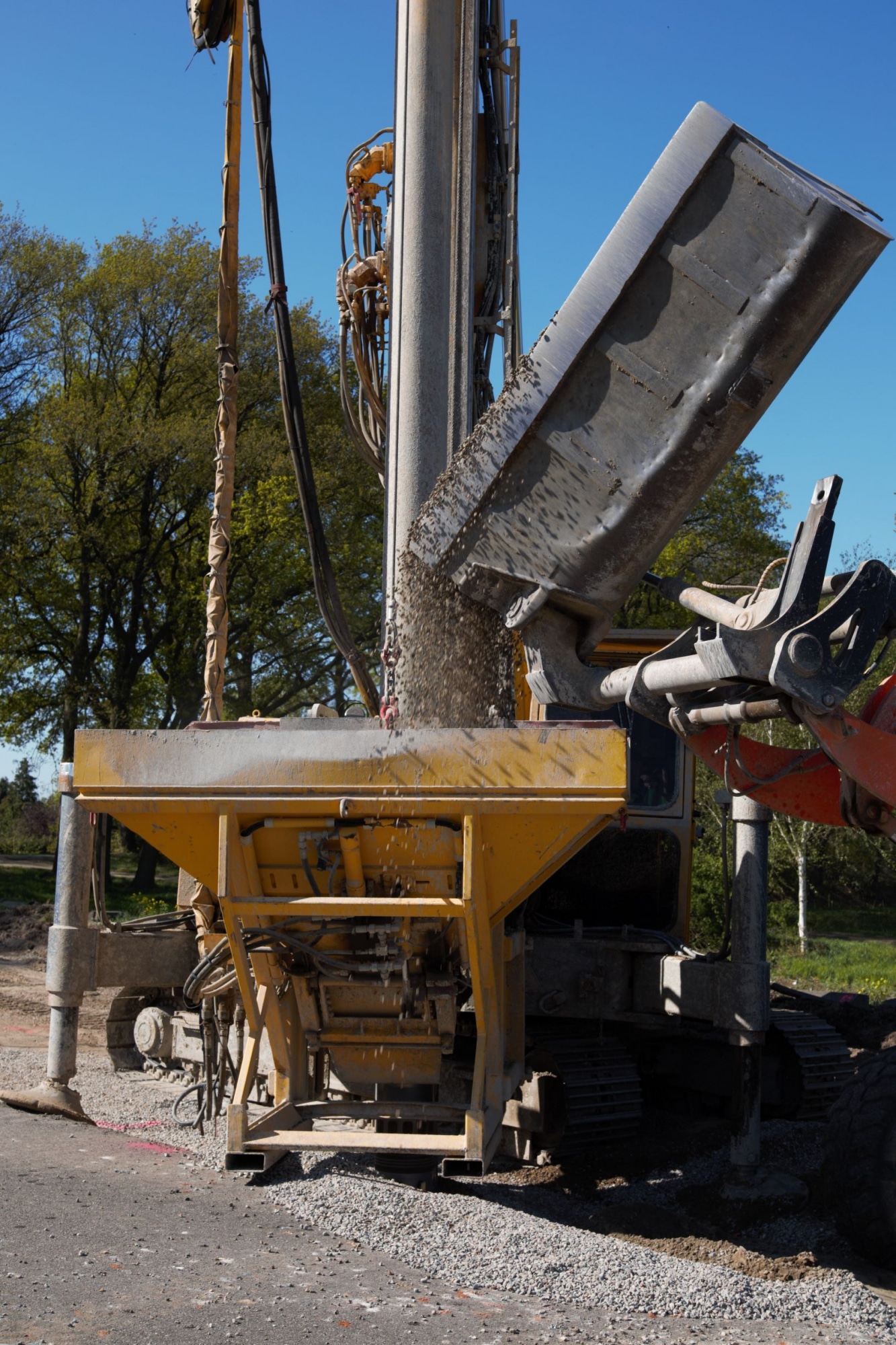

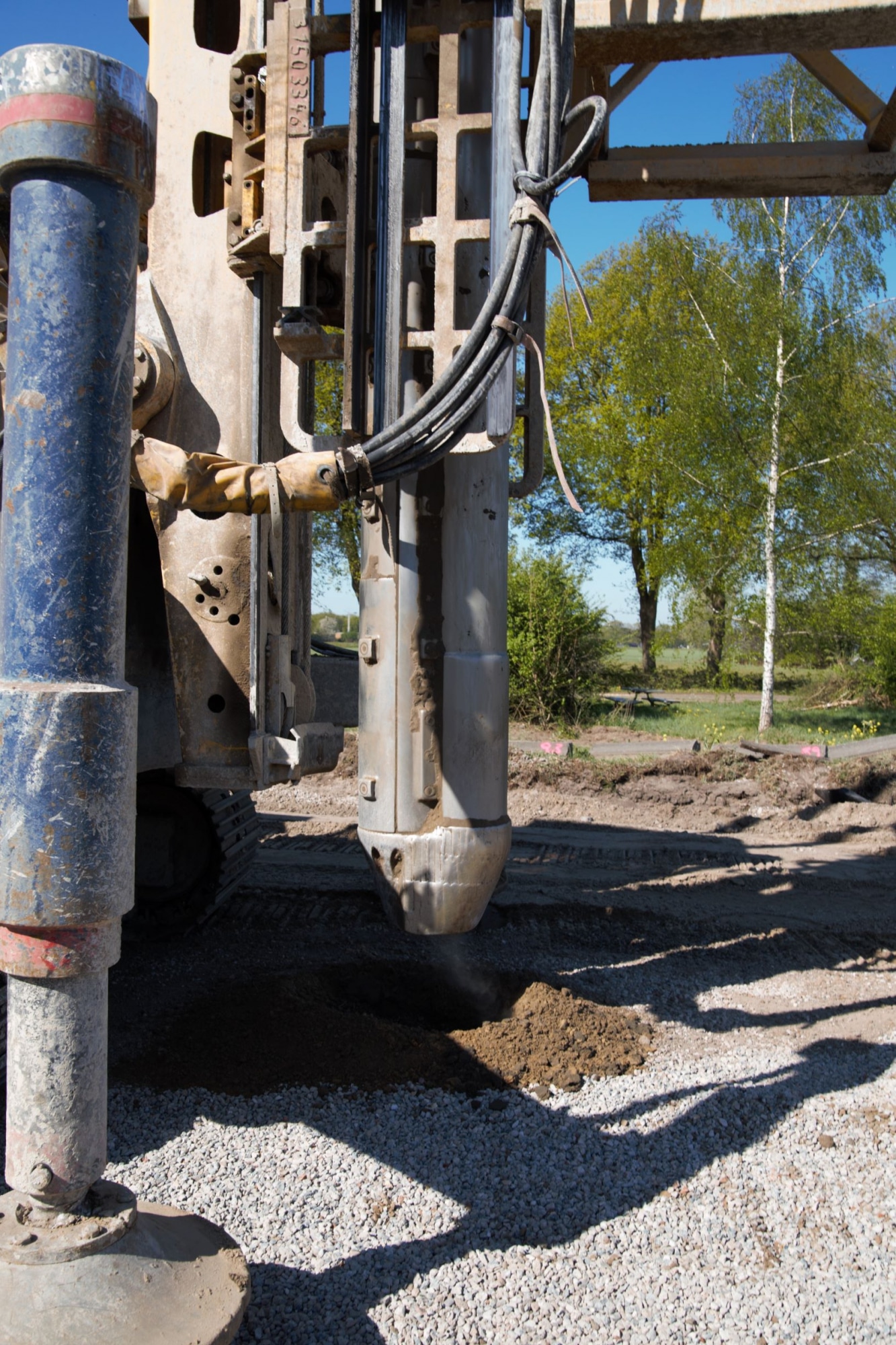

De werkwijze is als volgt: op veen- of kleigrond waar de fundering moet komen wordt een stalen buis ingebracht die taps toeloopt en zo de grond verdringt. De lege stalen buis wordt vervolgens stapsgewijs gevuld met het granulaat van de Drentse Recycling Maatschappij. De machine zet de buis onder luchtdruk en na het heffen van de buis wordt het granulaat via een opening onder in de buis ondergronds verspreid. Door de buis weer trillend de grond in te drukken wordt het granulaat verdicht en vormt er zich stapsgewijs een kolom. Elke funderingskern wordt gemonitord of die op de juiste diepte en met de correcte verdichting is gerealiseerd. Een operator leest deze gegevens af op een digitaal display in zijn cabine.

Overigens hanteert Keller voor niet-cohesieve ondergronden – zoals bijvoorbeeld zand – een andere funderingstechniek: de grond wordt verdicht met gebiedseigen materiaal. Bij deze techniek wordt de bodem via een gepatenteerde sluizentrilnaad verdicht tot wel 40 à 50 meter diepte.

De voordelen van granulaatkernen ten opzichte van hei- of boorpalen

Bij granulaat -en grindkernen wordt de grond verbeterd en hoeft er geen grond te worden afgevoerd. Bij palen is dat wel het geval. Met PFAS vervuilde grond is dat een kostbare en soms onmogelijke opgave.
Er wordt gebruik gemaakt van grindvervangers, dat is goed voor het milieu (circulair bouwen). Het bespaart grondstoffen en CO2-uitstoot. Bovendien worden de grindvervangers in de omgeving van het project betrokken.
In tegenstelling tot heipalen zijn bij grind- of granulaatkolommen geen gewapende balklagen onder een vloer nodig. Daardoor kan een bedrijfsvloer dunner worden uitgevoerd.
Verwerkingstechniek van grind- of granulaatkernen levert geen geluidhinder of schade aan het milieu op. Heien levert wel lawaai en CO2-uitstoot op en de kans op schade door trillingen aan nabijgelegen gebouwen of civieltechnische werken is aanwezig.
